Pneumatic Fittings

โซลินอยด์วาล์ว (Solenoid Valve) คือ วาล์วควบคุมทิศทางลมโดยใช้คอยล์ไฟฟ้าสั่งการร่วมกับสปริงหรือคอยล์ไฟฟ้าอีกตัวเมื่อต้องการให้วาล์วอยู่ อีกตําแหน่ง โซลินอยด์วาล์ว ประกอบด้วยแม่เหล็กไฟฟ้าสําหรับทําหน้าที่ปิดเปิดวาล์วเมื่อเปิดและปิดสวิทซ์ เมื่อกระแสไหลผ่านขดลวดแม่เหล็กไฟฟ้า สนามแม่เหล็กที่เกิดขึ้นจะดูดเดือยวาล์วเพื่อเปิดวาล์ว และเมื่อปิดสวิทซ์ตัดกระแสไฟฟ้าเดือยวาล์วจะกลับไปสู่ตําแหน่งเดิม โดยน้ําหนักของตัวเองเพื่อปิดวาล์ว อาทิ โซลินอยด์วาล์วน้ํา, โซลินอยด์วาล์วแก๊ส, โซลินอยด์วาล์วไฮดรอลิค, โซลินอยด์วาล์วลม เป็นอุปกรณ์แม่เหล็กไฟฟ้าชนิดหนึ่ง ที่มีหลักการทำงานคล้ายกับรีเลย์(Relay) ภายในโครงสร้างของโซลินอยด์จะประกอบด้วยขดลวดที่พันอยู่รอบแท่งเหล็กที่ภายในประกอบด้วยแม่เหล็กชุดบนกับชุดล่าง เมื่อมีกระแสไฟฟ้าไหลผ่านขดลวดที่พันรอบแท่งเหล็ก ทำให้แท่งเหล็กชุดล่างมีอำนาจแม่เหล็กดึงแท่งเหล็กชุดบนลงมาสัมผัสกันทำให้ครบวงจรทำงาน เมื่อวงจรถูกตัดกระแสไฟฟ้าทำให้แท่งเหล็กส่วนล่างหมดอำนาจแม่เหล็ก สปริงก็จะดันแท่งเหล็กส่วนบนกลับสู่ตำแหน่งปกติ จากหลักการดังกล่าวของโซลินอยด์ก็จะนำมาใช้ในการเลื่อนลิ้นวาล์วของระบบนิวแมติกส์ การปิด-เปิดการจ่ายน้ำหรือของเหลวอื่นๆ โครงสร้างของ Solenoid โดยทั่วไปแบ่งออกเป็น 2 ชนิดคือ เลื่อนวาล์วด้วยโซลินอยด์วาล์วกลับด้วยสปริง (Single Solenoid Valve) และเลื่อนวาล์วด้วยโซลินอยด์วาล์วกลับด้วยโซลินอยด์วาล์ว (Double Solenoid Valve) ในที่นี้ใช้แบบ เลื่อนวาล์วด้วยโซลินอยด์วาล์วกลับด้วยสปริง (Single Solenoid Valve) โซลินอยด์ (Solenoid) เป็นอุปกรณ์แม่เหล็กไฟฟ้าชนิดหนึ่ง ที่มีหลักการทำงานคล้ายกับรีเลย์ (Relay) เมื่อมีกระแสไฟฟ้าไหลผ่านขดลวดที่พันรอบแท่งเหล็ก ทำให้แท่งเหล็กชุดล่างมีอำนาจแม่เหล็กดึงแท่งเหล็กชุดบนลงมาสัมผัสกันทำให้ครบวงจรทำงานแรงดันไฟฟ้า วาล์วควบคุมทิศทางการไหล แบบ 2/2 (2 …

โซลินอยด์วาล์ว (Solenoid Valve) Read More »

ชุดปรับปรุงคุณภาพลมอัด หรือ ชุดกรองลมดักน้ำ หรือชุดกรองลมอัดดักน้ำ ปรับแรงดันลม จ่ายน้ำมัน FRL (Filter, Regulator, Lubricator) ขนาด 1/8, 1/4, 3/8, 1/2, 3/4, 1’’ภายใต้ แบรนด์ CXF ,AIRTAC ,SFC, SMC, FESTOชุดปรับแรงดันลม (Regulator)1. ตัวชุด-ชุดกรองลมดักน้ำ และ (ชุดกรองลมดักน้ำ+ปรับแรงดันลมในตัวเดียวกัน) (Filter)+(Regulator)2. ตัวชุด-(ชุดกรองลมดักน้ำ+ปรับแรงดันลมในตัวเดียวกัน)+(ชุดกรองจ่ายน้ำมัน) (Filter+Regulator)+(Lubricator)3. ตัวชุด-(ชุดกรองลมดักน้ำ) + (ปรับแรงดันลม) + (ชุดกรองจ่ายน้ำมัน) (Filter+Regulator+(Lubricator) ชุดกรองลมดักน้ำ ชุดบริการลมอัด F.R.L Unit หรือ FRL Combination/ Preparation unit ใช้สำหรับปรับปรุงคุณภาพลม ที่ได้รับการลดฝุ่นและดักน้ำ ที่ออกมาจากปั๊มลม ซึ่งเต็มไปด้วยไอน้ำ และยังคงมีฝุ่นหลงเหลืออยู่ แม้จะผ่านการลดไอน้ำ และผ่านหม้อกรองลมหลัก (Main Filter) แล้วก็ตาม …

ชุดกรองลม คุณภาพดี (FRL COMBINATION) Read More »

กระบอกลม (Air Cylinder) กระบอกลมนิวเมติกส์ กระบอกสูบนิวเมติกส์ (Pneumatic Air Cylinder) คือ กระบอกสูบนิวเมติก หรือ กระบอกลม คือ อุปกรณ์ที่ใช้ในงาน ระบบเปลี่ยนแรงดันลมให้เป็นพลังงานกล โดยเคลื่อนที่เป็นเส้นตรงหรือหมุน เป็นวงกลม ตัวกระบอกสูบทำจากวัสดุที่หลากหลาย เช่น เหล็ก อะลูมิเนียม ทองเหลืองหรือสแตนเลส ทั้งนี้ขึ้นอยู่กับลักษณะงานที่นำมาใช้ กระบอกลมที่ ดีพื้นผิวภายในท่อต้องเรียบ ไม่มีรอย เพื่อลดแรงเสียดทานระหว่างลูกสูบและท่อในขณะทำงาน (หากผิวภายในมีรอยอาจจะทำไห้กระบอกลมรั่วซึมได้) กระบอกลมนิวเมติกส์ กระบอกสูบนิวเมติกส์ (Pneumatic Air Cylinder) มีการทำงานโดยจะเปลี่ยนพลังงานของแรงดันลม ให้เป็นพลังงานกล ทำให้เกิดการเคลื่อนที่ไปในแนวเส้นตรงหรือหมุน 90 , 180 , 270 หรือ 360 องศาได้ ซึ่งกระบอกนิวเมติกส์ กระบอกลม/กระบอกสูบนิวเมติก (Air Cylinder/Pneumatic Cylinder) จะทำหน้าที่เปลี่ยนพลังงานลมอัดให้เป็นพลังงานกลลักษณะในการเคลื่อนที่ส่วนมากเป็นการเคลื่อนที่แบบเส้นตรง ในสมัยก่อนที่ลูกสูบลมจะเข้ามามีบทบาทในงานอุตสาหกรรมยังใช้กลไกทางกลและทางไฟฟ้า มีความยุ่งยากในการควบคุม และปัญหาของช่วงชักจำกัด ดังนั้นในอุตสาหกรรมสมัยใหม่จึงพัฒนาลูกสูบลมมาใช้ในงานจนถึงปัจจุบัน ตัวกระบอกลมมักจะทำด้วยท่อชนิดไม่มีตะเข็บ เช่น เหล็ก อะลูมิเนียม ทองเหลือง สแตนเลสขึ้นอยู่กับลักษณะงานที่ใช้ …

กระบอกลม (Air Cylinder) Read More »

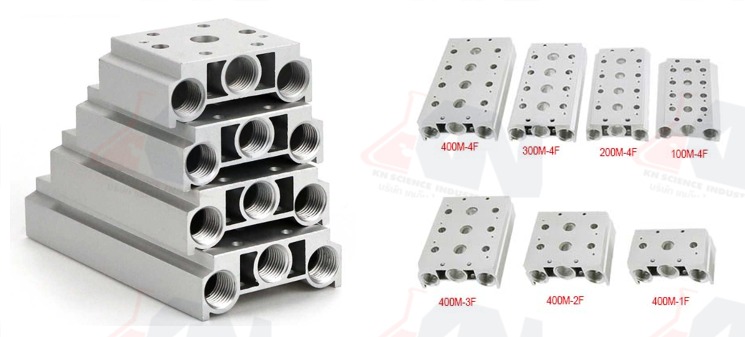

ฐานยึดวาล์ว, ฐานตั้งวาล์ว หรือที่เรียกว่า เมนนิโฟล์ด หรือ ซัพเพทวาล์ว (Sub-Pates Valve) บางคนก็เรียกว่า ฐานวาล์ว เป็นอุปกรณ์ที่ทำมาจากอลูมิเนียม หรือเหล็ก โดยมีการเจาะรูช่องทางเข้าหลัก (P Port ) , ช่องการระบาย (R, S, T Port) ร่วมกัน และช่องการสั่งงาน (A,B Port) แล้วแต่การควบคุมแต่ละประเภท และของไหลที่ต้องการควบคุมว่าเป็นลม หรือน้ำมันไฮดรอลิก ฐานยึดวาล์วถูกออกแบบมาเพื่อใช้สำหรับติดตั้งวาล์วในรูปแบบลักษณะเป็นกลุ่ม หรือแบบเรียงต่อกันบนฐานยึดเดียวกัน เหมาะใช้สำหรับ วาล์วควบคุมทิศทางลมโดยใช้ลมสั่งงาน (Air Valve) , วาล์วควบคุมทิศทางลมโดยใช้ไฟฟ้าสั่งงาน (Pneumatic Solenoid Valve) , วาล์วควบคุมทิศทางน้ำมันโดยใช้ไฟฟ้าสั่งงาน (Hydraulic Solenoid Valve) เป็นต้นข้อดีของฐานยึดวาล์ว Manifold valve ประหยัดพื้นที่ในการติดตั้งวาล์วแยกตัว และบำรุงรักษาง่าย ลดค่าใช้จ่ายในการติดตั้งเมื่อเทียบกับการใช้วาล์วแยกติดตั้งเป็นรายตัว ลดค่าใช้จ่ายได้อย่างชัดเจนทั้งนี้ทั้งนั้น ต้องดูที่หน้างานของผู้ใช้งานด้วยว่ามีขนาดที่เพียงพอต่อการต่อแยกหรือไม่ มีความสวยงาม เป็นระเบียบเรียบร้อย …

ฐานวาล์ว หรือ ฐานตั้งวาล์ว MANIFOLD VALVE Read More »
